UInt/SInt

UInt/SInt 类型用于表达二进制补码无符号/有符号整数的位向量。他们可以做 Bits 相同的事情，但具有无符号/有符号整数算术和比较。

声明

以下是声明一个整数的语法：（[] 中的内容是可选的）

语法	描述
UInt[()] SInt[()]	创建一个无符号/有符号整数，自动推断位数
UInt(x bits) SInt(x bits)	创建一个 x 位的无符号/有符号整数
U(value: Int[,x bits]) U(value: BigInt[,x bits]) S(value: Int[,x bits]) S(value: BigInt[,x bits])	创建一个无符号/有符号整数，并将其分配给 ‘value’
U”[[size’]base]value” S”[[size’]base]value”	创建一个无符号/有符号整数，并将其分配给 ‘value’ (base: ‘h’, ‘d’, ‘o’, ‘b’)
U([x bits,] elements: Element*) S([x bits,] elements: Element*)	创建一个无符号整数，并为其赋值一个由 elements 指定的值

val myUInt = UInt(8 bit)
myUInt := U(2, 8 bit)
myUInt := U(2)
myUInt := U"0000_0101"  // Base per default is binary => 5
myUInt := U"h1A"        // Base could be x (base 16)
                        //               h (base 16)
                        //               d (base 10)
                        //               o (base 8)
                        //               b (base 2)
myUInt := U"8'h1A"
myUInt := 2             // You can use a Scala Int as a literal value

val myBool = Bool()
myBool := myUInt === U(7 -> true, (6 downto 0) -> false)
myBool := myUInt === U(8 bit, 7 -> true, default -> false)
myBool := myUInt === U(myUInt.range -> true)

// For assignment purposes, you can omit the U/S
// which also allows the use of "default -> ???"
myUInt := (default -> true)                        // Assign myUInt with "11111111"
myUInt := (myUInt.range -> true)                   // Assign myUInt with "11111111"
myUInt := (7 -> true, default -> false)            // Assign myUInt with "10000000"
myUInt := ((4 downto 1) -> true, default -> false) // Assign myUInt with "00011110"

运算符

以下运算符可用于 UInt 和 SInt 类型：

逻辑运算

运算符	描述	返回类型
~x	按位非	T(w(x) bits)
x & y	按位与	T(max(w(x), w(y)) bits)
x | y	按位或	T(max(w(x), w(y)) bits)
x ^ y	按位异或	T(max(w(x), w(y)) bits)
x.xorR	对 x 的所有位进行异或（缩减运算符）	Bool
x.orR	对x 的所有位进行或操作（缩减运算符）	Bool
x.andR	对 x 的所有位进行与操作（缩减运算符）	Bool
x >> y	算术右移，y : Int	T(w(x) - y bits)
x >> y	算术右移，y : UInt	T(w(x) bits)
x << y	算术左移，y : Int	T(w(x) + y bits)
x << y	算术左移，y : UInt	T(w(x) + max(y) bits)
x |>> y	逻辑右移，y : Int/UInt	T(w(x) bits)
x |<< y	逻辑左移，y : Int/UInt	T(w(x) bits)
x.rotateLeft(y)	逻辑循环左移，y : UInt/Int y 的宽度被限制为 log2Up(x) 的宽度或更小	T(w(x) bits)
x.rotateRight(y)	逻辑循环右移，y : UInt/Int y 的宽度被限制为 log2Up(x) 的宽度或更小	T(w(x) bits)
x.clearAll[()]	清零所有位	修改x
x.setAll[()]	将所有的位设置为1	修改x
x.setAllTo(value : Boolean)	将所有位设置为给定的布尔值（Scala Boolean）	修改x
x.setAllTo(value : Bool)	将所有位设置为给定的布尔值（Spinal Bool）	修改x

备注

Notice the difference in behavior between x >> 2 (result 2 bit narrower than x) and x >> U(2) (keeping width) due to the Scala type of y.

在第一种情况下，“2”是一个 Int 的值（可以看作是“实例细化整数常量”），在第二种情况下，它是一个硬件信号（ UInt 类型）这也可能不是一个常数。

val a, b, c = SInt(32 bits)
a := S(5)
b := S(10)

// Bitwise operators
c := ~(a & b)     // Inverse(a AND b)
assert(c.getWidth == 32)

// Shift
val arithShift = UInt(8 bits) << 2      // shift left (resulting in 10 bits)
val logicShift = UInt(8 bits) |<< 2     // shift left (resulting in 8 bits)
assert(arithShift.getWidth == 10)
assert(logicShift.getWidth == 8)

// Rotation
val rotated = UInt(8 bits) rotateLeft 3 // left bit rotation
assert(rotated.getWidth == 8)

// Set all bits of b to True when all bits of a are True
when(a.andR) { b.setAll() }

算术运算

运算符	描述	返回类型
x + y	加法	T(max(w(x), w(y)) bits)
x +^ y	带进位的加法	T(max(w(x), w(y)) + 1 bits)
x +| y	添加带有饱和（ saturation）的加数（另请参见 T.maxValue 和 T.minValue）	T(max(w(x), w(y)) bits)
x - y	减法	T(max(w(x), w(y)) bits)
x -^ y	带进位的减法	T(max(w(x), w(y)) + 1 bits)
x -| y	带饱和（ saturation）的减法（另请参见 T.minValue 和 T.maxValue）	T(max(w(x), w(y)) bits)
x * y	乘法	T(w(x) + w(y)) bits)
x / y	除法	T(w(x) bits)
x % y	求模运算	T(min(w(x), w(y)) bits)
~x	一元补码运算，按位非（NOT）	T(w(x) bits)
-x	SInt 类型的一元二进制补码。不适用于 UInt。	SInt(w(x) bits)

val a, b, c = UInt(8 bits)
a := U"xf0"
b := U"x0f"

c := a + b
assert(c === U"8'xff")

val d = a +^ b
assert(d === U"9'x0ff")

// 0xf0 + 0x20 would overflow, the result therefore saturates
val e = a +| U"8'x20"
assert(e === U"8'xff")

备注

请注意此处如何进行仿真时判断（使用 ===），而不是前面示例中的细化时判断（使用 ==）。

比较运算

运算符	描述	返回类型
x === y	等价性判断	Bool
x =/= y	不等价判断运算	Bool
x > y	大于	Bool
x >= y	大于或等于	Bool
x < y	小于	Bool
x <= y	小于或等于	Bool

val a = U(5, 8 bits)
val b = U(10, 8 bits)
val c = UInt(2 bits)

when (a > b) {
  c := U"10"
} elsewhen (a =/= b) {
  c := U"01"
} elsewhen (a === U(0)) {
  c.setAll()
} otherwise {
  c.clearAll()
}

备注

当比较 UInt 值时，允许 “环绕” 行为，即当值超过最大值时，它们将”环绕” 到最小值。在这种情况下，可以使用 UInt 的 wrap 方法。对于 UInt 变量 x、y，如果 x.wrap < y，则如果 x 在环绕意义上小于 y，结果为真。

类型转换

运算符	描述	返回类型
x.asBits	二进制转换为 Bits	Bits(w(x) bits)
x.asUInt	二进制转换为 UInt	UInt(w(x) bits)
x.asSInt	二进制转换为SInt	SInt(w(x) bits)
x.asBools	转换为 Bool 数组	Vec(Bool(), w(x))
x.asBool	提取 x 的 LSB	Bool(x.lsb)
S(x: T)	将数据转换为 SInt	SInt(w(x) bits)
U(x: T)	将数据转换为 UInt	UInt(w(x) bits)
x.intoSInt	转换为 SInt，扩展符号位	SInt(w(x) + 1 bits)
myUInt.twoComplement(en: Bool)	如果 en 为真，则生成二进制补码的数值，否则不变。（en 使结果为负数）	SInt(w(myUInt) + 1, bits)
mySInt.abs	以 UInt 值形式返回绝对值	UInt(w(mySInt) bits)
mySInt.abs(en: Bool)	当 en 为真时，返回UInt类型的绝对值，否则，只需将位解释为无符号数。	UInt(w(mySInt) bits)
mySInt.absWithSym	返回对称的 UInt 值的绝对值，缩小 1 位	UInt(w(mySInt) - 1 bits)

要将一个 Bool、一个 Bits 或一个 SInt 转换为一个 UInt，可以使用 U(something)。要将东西转换为一个 SInt，可以使用 S(something)。

// Cast an SInt to Bits
val myBits = mySInt.asBits

// Create a Vector of Bool
val myVec = myUInt.asBools

// Cast a Bits to SInt
val mySInt = S(myBits)

// UInt to SInt conversion
val uInt_30 = U(30, 8 bit)

val sInt_30 = uint_30.intoSInt
assert(sInt_30 === S(30, 9 bit))

mySInt := uInt_30.twoComplement(booleanDoInvert)
    // if booleanDoInvert is True then we get S(-30, 9 bit)
    // otherwise we get S(30, 9 bit)

// absolute values
val sInt_n_4 = S(-3, 3 bit)
val abs_en = sInt_n_3.abs(booleanDoAbs)
    // if booleanDoAbs is True we get U(3, 3 bit)
    // otherwise we get U"3'b101" or U(5, 3 bit) (raw bit pattern of -3)

val sInt_n_128 = S(-128, 8 bit)
val abs = sInt_n_128.abs
assert(abs === U(128, 8 bit))
val sym_abs = sInt_n_128.absWithSym
assert(sym_abs === U(127, 7 bit))

位提取

所有位提取操作均可用于读取一个位/一组位。与其他 HDL 一样，提取运算符也对 UInt / SInt 的一部分赋值。

运算符	描述	返回类型
x(y: Int)	静态访问第 y 位	Bool
x(y: UInt)	访问第 y 位，这里y为可变的信号	Bool
x(offset: Int, width bits)	固定地选择偏移量和宽度，offset 为选择信号中LSB的索引	Bits(width bits)
x(offset: UInt, width bits)	选择偏移量可变和宽度固定的信号，offset 为选择信号中LSB的索引 （可为另一信号）	Bits(width bits)
x(range: Range)	访问Bits的 范围 。例如：myBits(4 downto 2)	Bits(range.size bits)
x.subdivideIn(y slices, [strict: Boolean])	将x分割为y片，y: Int	Vec(Bits(…), y)
x.subdivideIn(y bits, [strict: Boolean])	将 x 分割为 y 位的多个切片，y: Int	Vec(Bits(y bit), …)
x.msb	访问 x 的最高有效位（最高索引，SInt 的符号位）	Bool
x.lsb	访问 x 的最低有效位（索引 0）	Bool
mySInt.sign	访问最高符号位，仅适用于 SInt。	Bool

一些基本示例：

// get the element at the index 4
val myBool = myUInt(4)
// assign element 1
myUInt(1) := True

// index dynamically
val index = UInt(2 bit)
val indexed = myUInt(index, 2 bit)

// range index
val myUInt_8bit = myUInt_16bit(7 downto 0)
val myUInt_7bit = myUInt_16bit(0 to 6)
val myUInt_6bit = myUInt_16bit(0 until 6)
// assign to myUInt_16bit(3 downto 0)
myUInt_8bit(3 downto 0) := myUInt_4bit

// equivalent slices, no reversing occurs
val a = myUInt_16bit(8 downto 4)
val b = myUInt_16bit(4 to 8)

// read / assign the msb / leftmost bit / x.high bit
val isNegative = mySInt_16bit.sign
myUInt_16bit.msb := False

分割细节

两个 subdivideIn 函数的所有参数都有一个可选参数 strict 参数（即 subdivideIn(slices: SlicesCount, strict: Boolean = true) ）。如果 strict 为 true，则如果输入无法等分，将引发错误。如果设置为 false，最后一个元素可能比其他（大小相等）元素小。

// Subdivide
val sel = UInt(2 bits)
val myUIntWord = myUInt_128bits.subdivideIn(32 bits)(sel)
    // sel = 3 => myUIntWord = myUInt_128bits(127 downto 96)
    // sel = 2 => myUIntWord = myUInt_128bits( 95 downto 64)
    // sel = 1 => myUIntWord = myUInt_128bits( 63 downto 32)
    // sel = 0 => myUIntWord = myUInt_128bits( 31 downto  0)

 // If you want to access in reverse order you can do:
 val myVector   = myUInt_128bits.subdivideIn(32 bits).reverse
 val myRevUIntWord = myVector(sel)

 // We can also assign through subdivides
 val output8 = UInt(8 bit)
 val pieces = output8.subdivideIn(2 slices)
 // assign to output8
 pieces(0) := 0xf
 pieces(1) := 0x5

杂项

与上面列出的位提取操作相反，上述函数不能使用其返回值给原始信号赋值。

运算符	描述	返回类型
x.getWidth	返回位数	Int
x.high	返回 MSB 的索引（对Int来说是允许的最高索引）	Int
x.bitsRange	返回范围（0 到 x.high）	范围
x.minValue	x 的最低可能值（例如 UInt 为 0）	BigInt
x.maxValue	x 的最大可能值	BigInt
x.valueRange	返回 x 的最小到最大可能值的范围（x.minValue 到 x.maxValue）。	范围
x ## y	连接Bits，x->高位，y->低位	Bits(w(x) + w(y) bits)
x #* n	n次重复x并合并	Bits(w(x) * n bits)
x @@ y	将 x:T 与 y:Bool/SInt/UInt 连接	T(w(x) + w(y) bits)
x.resize(y)	返回 x 调整大小后的副本，如果位宽变大，则用零填充其他位 对于 UInt 或 SInt（用符号填充）操作, y: Int	T(y bits)
x.resized	返回自动位宽调整后的 x 根据需要调整大小	T(w(x) bits)
x.expand	返回 x 并进行 1 位扩展	T(w(x)+1 bits)
x.getZero	返回类型 T 的新实例，该实例被分配与 x 相同宽度的零值（常量）。	T(0, w(x) bits).clearAll()
x.getAllTrue	返回类型 T 的新实例，该实例被分配了与 x 宽度相同的常量值。	T(w(x) bits).setAll()

备注

validRange 只能用于最小值和最大值能够保存在32 位有符号整数的情况下。 （这是由于 Scala scala.collection.immutable.Range 类型使用 Int 作为范围描述）

myBool := mySInt.lsb  // equivalent to mySInt(0)

// Concatenation
val mySInt = mySInt_1 @@ mySInt_1 @@ myBool
val myBits = mySInt_1 ## mySInt_1 ## myBool

// Resize
myUInt_32bits := U"32'x112233344"
myUInt_8bits  := myUInt_32bits.resized      // automatic resize (myUInt_8bits = 0x44)
val lowest_8bits = myUInt_32bits.resize(8)  // resize to 8 bits (myUInt_8bits = 0x44)

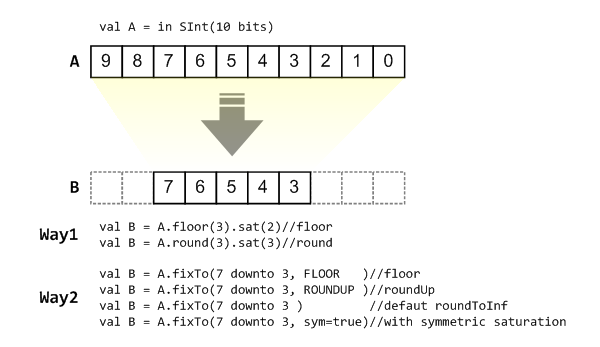

定点小数操作

对于定点小数，我们可以将其分为两部分：

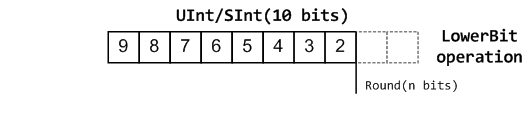

• 低位运算（舍入方法）

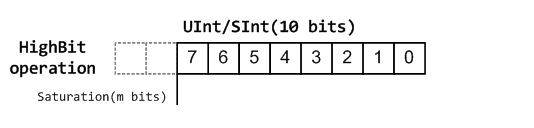

• 高位运算（饱和运算）

低位运算

关于舍入运算: https://en.wikipedia.org/wiki/Rounding

Spinal HDL name	Wikipedia name	API	Mathematic Algorithm	return (align=false)	Sup- port
FLOOR	RoundDown	floor	floor(x)	w(x)-n bits	是
FLOORTOZERO	RoundToZero	floorToZero	sign*floor(abs(x))	w(x)-n bits	是
CEIL	RoundUp	ceil	ceil(x)	w(x)-n+1 bits	是
CEILTOINF	RoundToInf	ceilToInf	sign*ceil(abs(x))	w(x)-n+1 bits	是
ROUNDUP	RoundHalfUp	roundUp	floor(x+0.5)	w(x)-n+1 bits	是
ROUNDDOWN	RoundHalfDown	roundDown	ceil(x-0.5)	w(x)-n+1 bits	是
ROUNDTOZERO	RoundHalfToZero	roundToZero	sign*ceil(abs(x)-0.5)	w(x)-n+1 bits	是
ROUNDTOINF	RoundHalfToInf	roundToInf	sign*floor(abs(x)+0.5)	w(x)-n+1 bits	是
ROUNDTOEVEN	RoundHalfToEven	roundToEven			不支持
ROUNDTOODD	RoundHalfToOdd	roundToOdd			不支持

备注

RoundToEven 和 RoundToOdd 模式非常特殊，用于一些精度要求较高的大数据统计领域，SpinalHDL 尚不支持。

You will find ROUNDUP, ROUNDDOWN, ROUNDTOZERO, ROUNDTOINF, ROUNDTOEVEN, ROUNTOODD are very close in behavior, ROUNDTOINF is the most common. The behavior of rounding in different programming languages may be different.

language	默认舍入类型	example	评论
Matlab	ROUNDTOINF	round(1.5) == 2, round(2.5) == 3 round(-1.5) == -2, round(-2.5) == -3	四舍五入至±无穷大
python2	ROUNDTOINF	round(1.5) == 2, round(2.5) == 3 round(-1.5) == -2, round(-2.5) == -3	四舍五入至±无穷大
蟒蛇3	ROUNDTOEVEN	round(1.5) == round(2.5) == 2 round(-1.5) == round(-2.5) == -2	向偶数舍入
Scala.math	ROUNDTOUP	round(1.5) == 2, round(2.5) == 3 round(-1.5) == -1, round(-2.5) == -2	永远向正无穷舍入
SpinalHDL	ROUNDTOINF	round(1.5) == 2, round(2.5) == 3 round(-1.5) == -2, round(-2.5) == -3	四舍五入至±无穷大

备注

在 SpinalHDL 中，ROUNDTOINF 是默认的舍入类型 (round = roundToInf)

val a  = SInt(16 bits)
val b  = a.roundToInf(6 bits)         // default 'align = false' with carry, got 11 bit
val b  = a.roundToInf(6 bits, align = true) // sat 1 carry bit, got 10 bit
val b  = a.floor(6 bits)              // return 10 bit
val b  = a.floorToZero(6 bits)        // return 10 bit
val b  = a.ceil(6 bits)               // ceil with carry so return 11 bit
val b  = a.ceil(6 bits, align = true) // ceil with carry then sat 1 bit return 10 bit
val b  = a.ceilToInf(6 bits)
val b  = a.roundUp(6 bits)
val b  = a.roundDown(6 bits)
val b  = a.roundToInf(6 bits)
val b  = a.roundToZero(6 bits)
val b  = a.round(6 bits)              // SpinalHDL uses roundToInf as the default rounding mode

val b0 = a.roundToInf(6 bits, align = true)         //  ---+
                                                    //     |--> equal
val b1 = a.roundToInf(6 bits, align = false).sat(1) //  ---+

备注

只有 floor 和 floorToZero 可以在没有 align 选项的情况下工作；他们不需要进位位。其他舍入操作默认使用进位位。

round Api

API	UInt/SInt	描述	返回类型（align=false）	返回类型（align=true）
floor	均支持		w(x)-n bits	w(x)-n bits
floorToZero	SInt	等于 UInt 类型的下限	w(x)-n bits	w(x)-n bits
ceil	均支持		w(x)-n+1 bits	w(x)-n bits
ceilToInf	SInt	等于 UInt 类型的 ceil值	w(x)-n+1 bits	w(x)-n bits
roundUp	均支持	硬件实现简单	w(x)-n+1 bits	w(x)-n bits
roundDown	均支持		w(x)-n+1 bits	w(x)-n bits
roundToInf	SInt	最常使用	w(x)-n+1 bits	w(x)-n bits
roundToZero	SInt	等于 UInt 类型的roundDown	w(x)-n+1 bits	w(x)-n bits
round	均支持	SpinalHDL 中等效于 roundToInf	w(x)-n+1 bits	w(x)-n bits

备注

虽然 roundToInf 很常见，但 roundUp 的成本最低，时序也好，几乎没有性能损失。因此，强烈建议在生产环境中使用 roundUp 。

高位操作

函数	操作	正向操作	负向操作
sat	饱和化	当(Top[w-1, w-n].orR)为真时设置为maxValue	当(Top[w-1, w-n].andR)为真时设置为 minValue
trim	丢弃	不适用	不适用
symmetry	获取对称值	不适用	最小值 = -最大值

对称仅对 SInt 有效。

val a  = SInt(8 bits)
val b  = a.sat(3 bits)      // return 5 bits with saturated highest 3 bits
val b  = a.sat(3)           // equal to sat(3 bits)
val b  = a.trim(3 bits)     // return 5 bits with the highest 3 bits discarded
val b  = a.trim(3 bits)     // return 5 bits with the highest 3 bits discarded
val c  = a.symmetry         // return 8 bits and symmetry as (-128~127 to -127~127)
val c  = a.sat(3).symmetry  // return 5 bits and symmetry as (-16~15 to -15~15)

fixTo 函数

UInt/SInt 中提供了两种方法来实现定点小数位宽变化：

在 RTL 工作中强烈建议使用 fixTo 函数，您不需要像上图中的 Way1 那样手动处理进位对齐和位宽计算。

带自动饱和功能的定点数生成函数：

函数	描述	返回类型
fixTo(section, roundType, symmetric)	定点数生成	section.size bits

val a  = SInt(16 bits)
val b  = a.fixTo(10 downto 3) // default RoundType.ROUNDTOINF, sym = false
val b  = a.fixTo( 8 downto 0, RoundType.ROUNDUP)
val b  = a.fixTo( 9 downto 3, RoundType.CEIL,       sym = false)
val b  = a.fixTo(16 downto 1, RoundType.ROUNDTOINF, sym = true )
val b  = a.fixTo(10 downto 3, RoundType.FLOOR) // floor 3 bit, sat 5 bit @ highest
val b  = a.fixTo(20 downto 3, RoundType.FLOOR) // floor 3 bit, expand 2 bit @ highest
