前言

初步说明：

以下所有陈述都是关于描述数字硬件电路的。验证是另一个有趣的话题。
为了简洁，我们假设SystemVerilog是Verilog的最新版本。
当我们阅读这段话时，我们不应低估最喜欢的硬件描述语言对我们判断的影响。

为什么要放弃传统的 HDL

VHDL/Verilog 不是硬件描述语言

这些语言最初是为了模拟/文档目的而创建的事件驱动语言。只有在后来，它们才被用作综合工具的输入语言。这就解释了以下许多观点的根源。

事件驱动范式对于 RTL 没有任何意义

仔细想想，使用 process/always 块描述数字硬件 (RTL) 没有任何实际意义。为什么我们必须担心敏感列表？为什么我们必须在不同性质的进程(process)/always块之间分割我们的设计（组合逻辑/不带复位的寄存器/带异步复位的寄存器）？

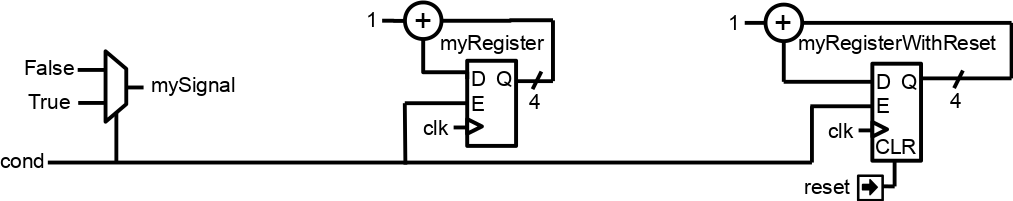

例如，要实现这个：

使用 VHDL 流程，您可以编写以下内容：

signal mySignal : std_logic;
signal myRegister : unsigned(3 downto 0);
signal myRegisterWithReset : unsigned(3 downto 0);

process(cond)
begin
    mySignal <= '0';
    if cond = '1' then
        mySignal <= '1';
    end if;
end process;

process(clk)
begin
    if rising_edge(clk) then
        if cond = '1' then
            myRegister <= myRegister + 1;
        end if;
    end if;
end process;

process(clk,reset)
begin
    if reset = '1' then
        myRegisterWithReset <= 0;
    elsif rising_edge(clk) then
        if cond = '1' then
            myRegisterWithReset <= myRegisterWithReset + 1;
        end if;
    end if;
end process;

使用 SpinalHDL 你可以这样写：

val mySignal             = Bool()
val myRegister           = Reg(UInt(4 bits))
val myRegisterWithReset  = Reg(UInt(4 bits)) init(0)

mySignal := False
when(cond) {
    mySignal            := True
    myRegister          := myRegister + 1
    myRegisterWithReset := myRegisterWithReset + 1
}

所有事情都是这样，您可以习惯这种事件驱动的语义，直到您尝试更好的事物。

VHDL 和 Verilog 的最新版本不可用

EDA 行业在其工具中实现 VHDL 2008 和 SystemVerilog 综合功能的速度确实很慢。此外，当它完成时，似乎只实现了该语言的一个约束子集（不谈论仿真功能）。结果是使用这些语言修订版的任何有趣功能都不安全，因为：

它可能会使您的代码与许多 EDA 工具不兼容。
其他公司可能不会接受您的 IP，因为他们的流程尚未准备好。

无论如何，这些修订并没有改变 HDL 问题的核心：它们基于事件驱动范的范式，这对于描述数字硬件没有意义。

VHDL 结构记录（record），Verilog 结构（struct）已经破碎（SystemVerilog 在这方面很好，如果您可以使用它）

You can't use them to define an interface, because you can't define their internal signal directions. Even worse, you can't give them construction parameters! So, define your RGB record/struct once, and hope you never have to use it with bigger/smaller color channels...

VHDL 的另一个奇特之处是，如果您想将某个数组添加到组件实体中，则必须将该数组的类型定义到包中...这就不能参数化了...

例如，下面是 SpinalHDL APB3 总线定义：

// Class which can be instantiated to represent a given APB3 configuration
case class Apb3Config(
  addressWidth  : Int,
  dataWidth     : Int,
  selWidth      : Int     = 1,
  useSlaveError : Boolean = true
)

// Class which can be instantiated to represent a given hardware APB3 bus
case class Apb3(config: Apb3Config) extends Bundle with IMasterSlave {
  val PADDR      = UInt(config.addressWidth bits)
  val PSEL       = Bits(config.selWidth bits)
  val PENABLE    = Bool()
  val PREADY     = Bool()
  val PWRITE     = Bool()
  val PWDATA     = Bits(config.dataWidth bits)
  val PRDATA     = Bits(config.dataWidth bits)
  val PSLVERROR  = if(config.useSlaveError) Bool() else null  // Optional signal

  // Can be used to setup a given APB3 bus into a master interface of the host component
  // `asSlave` is automatically implemented by symmetry
  override def asMaster(): Unit = {
    out(PADDR, PSEL, PENABLE, PWRITE, PWDATA)
    in(PREADY, PRDATA)
    if(config.useSlaveError) in(PSLVERROR)
  }
}

然后VHDL 2008有部分的解决方案和SystemVerilog接口/modport也能有所帮助，如果您的EDA工具/公司流程/公司政策允许您使用它们，那么您很幸运。

VHDL 和 Verilog 太冗长了

对于VHDL和Verilog，当它开始涉及组件实例化互连时，必须使用Ctrl-V/C大法。

要更深入地理解它，下面是一个使用SpinalHDL实例化一些外设并添加用于访问它们所需的APB3解码器的示例。

// Instantiate an AXI4 to APB3 bridge
val apbBridge = Axi4ToApb3Bridge(
  addressWidth = 20,
  dataWidth    = 32,
  idWidth      = 4
)

// Instantiate some APB3 peripherals
val gpioACtrl = Apb3Gpio(gpioWidth = 32)
val gpioBCtrl = Apb3Gpio(gpioWidth = 32)
val timerCtrl = PinsecTimerCtrl()
val uartCtrl = Apb3UartCtrl(uartCtrlConfig)
val vgaCtrl = Axi4VgaCtrl(vgaCtrlConfig)

// Instantiate an APB3 decoder
// - Driven by the apbBridge
// - Map each peripheral in a memory region
val apbDecoder = Apb3Decoder(
  master = apbBridge.io.apb,
  slaves = List(
    gpioACtrl.io.apb -> (0x00000, 4 KiB),
    gpioBCtrl.io.apb -> (0x01000, 4 KiB),
    uartCtrl.io.apb  -> (0x10000, 4 KiB),
    timerCtrl.io.apb -> (0x20000, 4 KiB),
    vgaCtrl.io.apb   -> (0x30000, 4 KiB)
  )
)

完成。这就是所有内容。在实例化模块/组件时，你不必一个接一个地绑定信号，因为你可以以面向对象的方式访问它们的接口。

另外，关于 VHDL/Verilog 结构/记录，可以说它们确实是无用的，没有真正的参数化和可重用性功能，仅仅是试图掩盖这些语言设计不佳的事实。

元硬件描述能力

VHDL 和 Verilog 提供了一些实例细化工具，这些工具不会直接映射到硬件中，如循环/生成语句/宏/函数/过程/任务。但仅此而已。

即便如此，它们的作用也确实有限。例如，不能将进程/always块/组件/模块块定义到任务/过程中。这确实是许多高级功能的瓶颈。

使用 SpinalHDL，您可以在总线上调用用户定义的任务/过程，如下所示：myHandshakeBus.queue(depth=64)。下面是一些包含定义的代码。

// Define the concept of handshake bus
class Stream[T <: Data](dataType:  T) extends Bundle {
  val valid   = Bool()
  val ready   = Bool()
  val payload = cloneOf(dataType)

  // Define an operator to connect the left operand (this) to the right operand (that)
  def >>(that: Stream[T]): Unit = {
    that.valid := this.valid
    this.ready := that.ready
    that.payload := this.payload
  }

  // Return a Stream connected to this via a FIFO of depth elements
  def queue(depth: Int): Stream[T] = {
    val fifo = new StreamFifo(dataType, depth)
    this >> fifo.io.push
    return fifo.io.pop
  }
}

让我们进一步想象，假设你想定义一个有限状态机。使用VHDL/Verilog，你需要编写大量原始代码，并使用一些switch语句来实现它。你不能定义"StateMachine"的概念，这将为你提供一个很好的语法来定义每个状态。否则，你可以使用第三方工具来绘制你的有限状态机，然后生成等价的VHDL/Verilog代码...

SpinalHDL 的元硬件描述能力使您能够定义自己的工具，然后允许您以抽象方式定义事物，例如有限状态机。

下面是SpinalHDL上有限状态机的一个简单的用法示例：

// Define a new state machine
val fsm = new StateMachine {
  // Define all states
  val stateA, stateB, stateC = new State

  // Set the entry point
  setEntry(stateA)

  // Define a register used into the state machine
  val counter = Reg(UInt(8 bits)) init (0)

  // Define the state machine behavior for each state
  stateA.whenIsActive (goto(stateB))

  stateB.onEntry(counter := 0)
  stateB.onExit(io.result := True)
  stateB.whenIsActive {
    counter := counter + 1
    when(counter === 4) {
      goto(stateC)
    }
  }

  stateC.whenIsActive(goto(stateA))
}

假设你想生成CPU的指令解码逻辑。这可能需要一些复杂的实例细化时算法来生成尽可能少的逻辑。但是，在VHDL/Verilog中，你唯一的选择是用脚本生成你想要的 .vhd 和 .v 文件。

关于元硬件描述确实有很多话要说，但理解它并得其真味的唯一方法就是进行实验。它的目标是停止直接使用电线和门，与那些抽象层级较低的东西保持一定的距离，并思考可重用的方法。
