RegIf

寄存器接口搭建器

自动寻址、字段分配和冲突检测
28种寄存器访问类型（涵盖UVM标准定义的25种类型）
自动生成文档

自动分配

自动地址分配

class RegBankExample extends Component {
  val io = new Bundle {
    apb = slave(Apb3(Apb3Config(16,32)))
  }
  val busif = Apb3BusInterface(io.apb,(0x0000, 100 Byte))
  val M_REG0  = busif.newReg(doc="REG0")
  val M_REG1  = busif.newReg(doc="REG1")
  val M_REG2  = busif.newReg(doc="REG2")

  val M_REGn  = busif.newRegAt(address=0x40, doc="REGn")
  val M_REGn1 = busif.newReg(doc="REGn1")

  busif.accept(HtmlGenerator("regif", "AP"))
  // busif.accept(CHeaderGenerator("header", "AP"))
  // busif.accept(JsonGenerator("regif"))
  // busif.accept(RalfGenerator("regbank"))
  // busif.accept(SystemRdlGenerator("regif", "AP"))
}

Automatic filed allocation

val M_REG0  = busif.newReg(doc="REG1")
val fd0 = M_REG0.field(Bits(2 bit), RW, doc= "fields 0")
M_REG0.reserved(5 bits)
val fd1 = M_REG0.field(Bits(3 bit), RW, doc= "fields 0")
val fd2 = M_REG0.field(Bits(3 bit), RW, doc= "fields 0")
// auto reserved 2 bits
val fd3 = M_REG0.fieldAt(pos=16, Bits(4 bit), doc= "fields 3")
// auto reserved 12 bits

冲突检测

val M_REG1  = busif.newReg(doc="REG1")
val r1fd0 = M_REG1.field(Bits(16 bits), RW, doc="fields 1")
val r1fd2 = M_REG1.field(Bits(18 bits), RW, doc="fields 1")
  ...
cause Exception
val M_REG1  = busif.newReg(doc="REG1")
val r1fd0 = M_REG1.field(Bits(16 bits), RW, doc="fields 1")
val r1fd2 = M_REG1.fieldAt(pos=10, Bits(2 bits), RW, doc="fields 1")
  ...
cause Exception

28种访问类型

其中大部分来自UVM规范

访问类型	描述	来源
RO	w：无影响，r：无影响	UVM
RW	w：保持原样，r：无影响	UVM
RC	w：无影响，r：清除所有比特	UVM
RS	w：无影响，r：置位所有比特	UVM
WRC	w：保持原样，r：清除所有比特	UVM
WRS	w：保持原样，r：置位所有比特	UVM
WC	w：清除所有比特，r：无影响	UVM
WS	w：置位所有比特，r：无影响	UVM
WSRC	w：置位所有比特，r：清除所有比特	UVM
WCRS	w：清除所有比特，r：置位所有比特	UVM
W1C	w：1/0 对匹配位清除/无影响，r：无影响	UVM
W1S	w：1/0 对匹配位置位/无影响，r：无影响	UVM
W1T	w：1/0 对匹配位翻转/无影响，r：无影响	UVM
W0C	w：1/0 对匹配位清除/无影响，r：无影响	UVM
W0S	w：1/0 对匹配位置位/无影响，r：无影响	UVM
W0T	w：1/0 对匹配位翻转/无影响，r：无影响	UVM
W1SRC	w：1/0 对匹配位置位/无影响，r：清除所有比特	UVM
W1CRS	w：1/0 对匹配位清除/无影响，r：置位所有比特	UVM
W0SRC	w：1/0 对匹配位置位/无影响，r：清除所有比特	UVM
W0CRS	w：1/0 对匹配位清除/无影响，r：置位所有比特	UVM
WO	w：保持原样，r：错误	UVM
WOC	w：清除所有比特，r：错误	UVM
WOS	w：置位所有比特，r：错误	UVM
W1	w：硬复位后第一个w保持原样，其他w无影响，r：无影响	UVM
WO1	w：硬复位后第一个w保持原样，其他w无影响，r：错误	UVM
NA	w：保留，r：保留	新的
W1P	w：1/0 对匹配位脉冲(pulse)/无影响，r：无影响	新的
W0P	w：0/1 对匹配位脉冲(pulse)/无影响，r：无影响	新的
HSRW	w：硬件置位，软件RW	新的
RWHS	w：软件RW、硬件置位	新的
ROV	w：只读值，用于硬件版本	新的
CSTM	w：用户自定义类型，用于文档	新的

自动生成文档

文档类型

文档类型	用法	状态
HTML	`busif.accept(HtmlGenerator("regif", title = "XXX register file"))`	Y
CHeader	`busif.accept(CHeaderGenerator("header", "AP"))`	Y
JSON	`busif.accept(JsonGenerator("regif"))`	Y
RALF(UVM)	`busif.accept(RalfGenerator("header"))`	Y
SystemRDL	`busif.accept(SystemRdlGenerator("regif", "addrmap_name", Some("name"), Some("desc")))`	Y
Latex(pdf)		N
docx		N

HTM 自动文档现已完成，源代码示例：

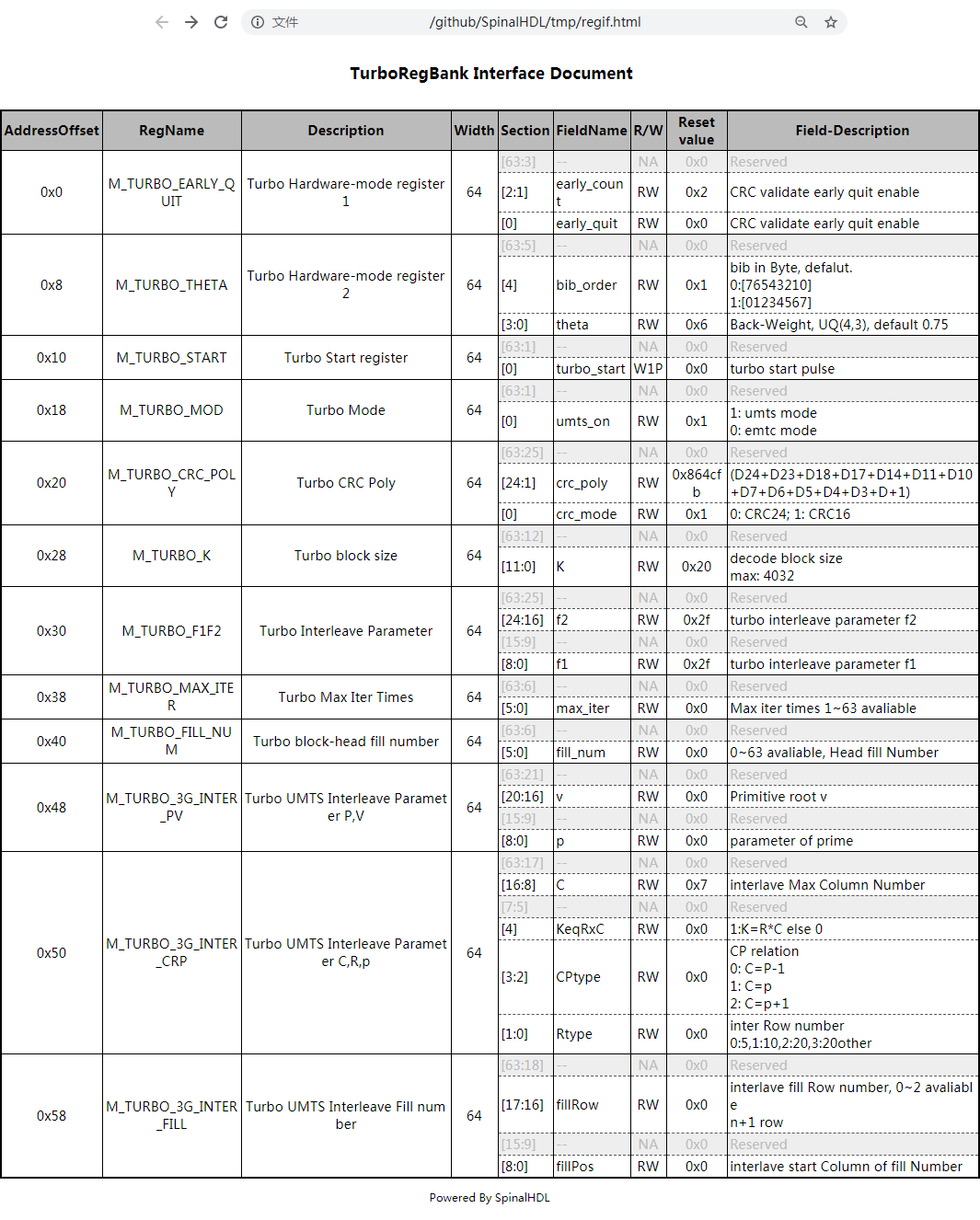

生成的 HTML 文档：

特殊访问用途

案例1： RO 用法

RO 与其他类型不同。它不创建寄存器，需要外部信号来驱动它，注意，请不要忘记驱动它。

val io = new Bundle {
  val cnt = in UInt(8 bit)
}

val counter = M_REG0.field(UInt(8 bit), RO, 0, "counter")
counter :=  io.cnt

val xxstate = M_REG0.field(UInt(8 bit), RO, 0, "xx-ctrl state").asInput

val overflow = M_REG0.field(Bits(32 bit), RO, 0, "xx-ip parameter")
val ovfreg = Reg(32 bit)
overflow := ovfreg

val inc    = in Bool()
val counter = M_REG0.field(UInt(8 bit), RO, 0, "counter")
val cnt = Counter(100,  inc)
counter := cnt

案例2： ROV 用法

ASIC设计常常需要一些固化的版本信息。与 RO 不同，它不会产生有线信号

旧方法：

val version = M_REG0.field(Bits(32 bit), RO, 0, "xx-device version")
version := BigInt("F000A801", 16)

新方法：

M_REG0.field(Bits(32 bit), ROV, BigInt("F000A801", 16), "xx-device version")(Symbol("Version"))

案例3: HSRW/RWHS 在某些情况下的硬件设置类型，此类寄存器不仅可以由软件配置，还可以由硬件信号设置

val io = new Bundle {
  val xxx_set = in Bool()
  val xxx_set_val = in Bits(32 bit)
}

val reg0 = M_REG0.fieldHSRW(io.xxx_set, io.xxx_set_val, 0, "xx-device version")  // 0x0000
val reg1 = M_REG1.fieldRWHS(io.xxx_set, io.xxx_set_val, 0, "xx-device version")  // 0x0004

always @(posedge clk or negedge rstn)
  if(!rstn) begin
     reg0  <= '0;
     reg0  <= '0;
  end else begin
     if(hit_0x0000) begin
        reg0 <= wdata ;
     end
     if(io.xxx_set) begin      // HW have High priority than SW
        reg0 <= io.xxx_set_val ;
     end

     if(io.xxx_set) begin
        reg1 <= io.xxx_set_val ;
     end
     if(hit_0x0004) begin      // SW have High priority than HW
        reg1 <= wdata ;
     end
  end

案例4: CSTM 虽然SpinalHDL包含25种寄存器类型和6种扩展类型，但在实际应用中仍然对私有寄存器类型有各种需求。因此，我们保留CSTM类型以实现可扩展性。 CSTM仅用于生成软件接口，不生成实际电路

val reg = Reg(Bits(16 bit)) init 0
REG.registerAtOnlyReadLogic(0, reg, CSTM("BMRW"), resetValue = 0, "custom field")

when(busif.dowrite) {
   reg :=  reg & ~busif.writeData(31 downto 16) |  busif.writeData(15 downto 0) & busif.writeData(31 downto 16)
}

案例5： parasiteField

这用于软件在多个地址上共享同一寄存器，而不是生成多个寄存器实体

示例1：时钟门软件使能

val M_CG_ENS_SET = busif.newReg(doc="Clock Gate Enables")  // x00000
val M_CG_ENS_CLR = busif.newReg(doc="Clock Gate Enables")  // 0x0004
val M_CG_ENS_RO  = busif.newReg(doc="Clock Gate Enables")  // 0x0008

val xx_sys_cg_en = M_CG_ENS_SET.field(Bits(4 bit), W1S, 0, "clock gate enables, write 1 set" )
                   M_CG_ENS_CLR.parasiteField(xx_sys_cg_en, W1C, 0, "clock gate enables, write 1 clear" )
                   M_CG_ENS_RO.parasiteField(xx_sys_cg_en, RO, 0, "clock gate enables, read only"

example2: interrupt raw reg with force interface for software

val RAW    = this.newRegAt(offset,"Interrupt Raw status Register\n set when event \n clear raw when write 1")
val FORCE  = this.newReg("Interrupt Force  Register\n for SW debug use \n write 1 set raw")

val raw    = RAW.field(Bool(), AccessType.W1C,    resetValue = 0, doc = s"raw, default 0" )
             FORCE.parasiteField(raw, AccessType.W1S,   resetValue = 0, doc = s"force, write 1 set, debug use" )

案例6： SpinalEnum

当字段类型为 SpinalEnum 时，resetValue 指定枚举元素的索引。

object UartCtrlTxState extends SpinalEnum(defaultEncoding = binaryOneHot) {
   val sIdle, sStart, sData, sParity, sStop = newElement()
}

val raw = M_REG2.field(UartCtrlTxState(), AccessType.RW, resetValue = 2, doc="state")
// raw will be init to sData

字节掩码

withStrb

典型例子

批量创建REG-Address和字段寄存器

import spinal.lib.bus.regif._

class RegBank extends Component {
  val io = new Bundle {
    val apb = slave(Apb3(Apb3Config(16, 32)))
    val stats = in Vec(Bits(16 bit), 10)
    val IQ  = out Vec(Bits(16 bit), 10)
  }
  val busif = Apb3BusInterface(io.apb, (0x000, 100 Byte), regPre = "AP")

  (0 to 9).map { i =>
    // here use setName give REG uniq name for Docs usage
    val REG = busif.newReg(doc = s"Register${i}").setName(s"REG${i}")
    val real = REG.field(SInt(8 bit), AccessType.RW, 0, "Complex real")
    val imag = REG.field(SInt(8 bit), AccessType.RW, 0, "Complex imag")
    val stat = REG.field(Bits(16 bit), AccessType.RO, 0, "Accelerator status")
    io.IQ(i)( 7 downto 0) := real.asBits
    io.IQ(i)(15 downto 8) := imag.asBits
    stat := io.stats(i)
  }

  def genDocs() = {
    busif.accept(CHeaderGenerator("regbank", "AP"))
    busif.accept(HtmlGenerator("regbank", "Interupt Example"))
    busif.accept(JsonGenerator("regbank"))
    busif.accept(RalfGenerator("regbank"))
    busif.accept(SystemRdlGenerator("regbank", "AP"))
  }

  this.genDocs()
}

SpinalVerilog(new RegBank())

中断生成器

手动写中断

class cpInterruptExample extends Component {
   val io = new Bundle {
     val tx_done, rx_done, frame_end = in Bool()
     val interrupt = out Bool()
     val apb = slave(Apb3(Apb3Config(16, 32)))
   }
   val busif = Apb3BusInterface(io.apb, (0x000, 100 Byte), regPre = "AP")
   val M_CP_INT_RAW   = busif.newReg(doc="cp int raw register")
   val tx_int_raw      = M_CP_INT_RAW.field(Bool(), W1C, doc="tx interrupt enable register")
   val rx_int_raw      = M_CP_INT_RAW.field(Bool(), W1C, doc="rx interrupt enable register")
   val frame_int_raw   = M_CP_INT_RAW.field(Bool(), W1C, doc="frame interrupt enable register")

   val M_CP_INT_FORCE = busif.newReg(doc="cp int force register\n for debug use")
   val tx_int_force     = M_CP_INT_FORCE.field(Bool(), RW, doc="tx interrupt enable register")
   val rx_int_force     = M_CP_INT_FORCE.field(Bool(), RW, doc="rx interrupt enable register")
   val frame_int_force  = M_CP_INT_FORCE.field(Bool(), RW, doc="frame interrupt enable register")

   val M_CP_INT_MASK    = busif.newReg(doc="cp int mask register")
   val tx_int_mask      = M_CP_INT_MASK.field(Bool(), RW, doc="tx interrupt mask register")
   val rx_int_mask      = M_CP_INT_MASK.field(Bool(), RW, doc="rx interrupt mask register")
   val frame_int_mask   = M_CP_INT_MASK.field(Bool(), RW, doc="frame interrupt mask register")

   val M_CP_INT_STATUS   = busif.newReg(doc="cp int state register")
   val tx_int_status      = M_CP_INT_STATUS.field(Bool(), RO, doc="tx interrupt state register")
   val rx_int_status      = M_CP_INT_STATUS.field(Bool(), RO, doc="rx interrupt state register")
   val frame_int_status   = M_CP_INT_STATUS.field(Bool(), RO, doc="frame interrupt state register")

   rx_int_raw.setWhen(io.rx_done)
   tx_int_raw.setWhen(io.tx_done)
   frame_int_raw.setWhen(io.frame_end)

   rx_int_status := (rx_int_raw || rx_int_force) && (!rx_int_mask)
   tx_int_status := (tx_int_raw || rx_int_force) && (!rx_int_mask)
   frame_int_status := (frame_int_raw || frame_int_force) && (!frame_int_mask)

   io.interrupt := rx_int_status || tx_int_status || frame_int_status

}

这是一项非常繁琐且重复的工作，更好的方法是使用“生成器(factory)”范例来自动生成每个信号的文档。

现在InterruptFactory可以做到这一点。

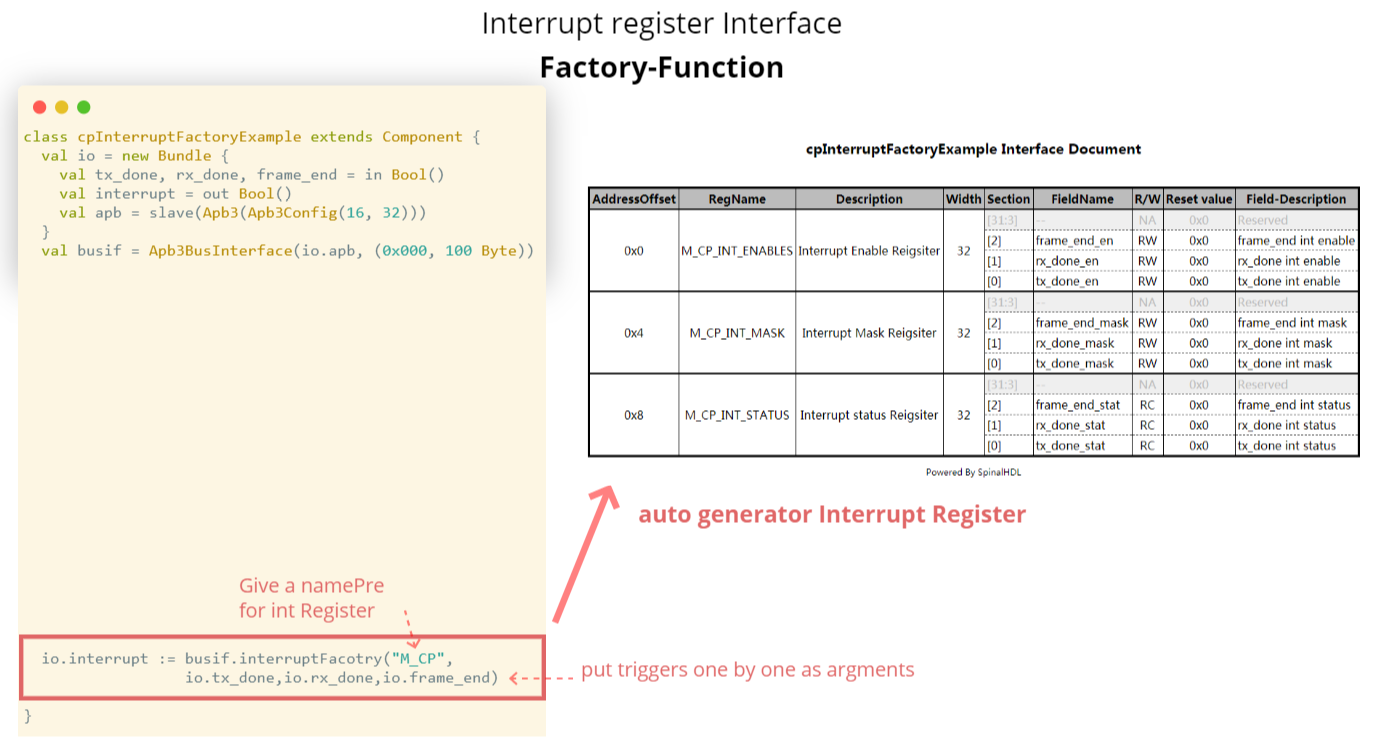

创建中断的简单方法：

class EasyInterrupt extends Component {
  val io = new Bundle {
    val apb = slave(Apb3(Apb3Config(16,32)))
    val a, b, c, d, e = in Bool()
  }

  val busif = BusInterface(io.apb,(0x000,1 KiB), 0, regPre = "AP")

  busif.interruptFactory("T", io.a, io.b, io.c, io.d, io.e)

  busif.accept(CHeaderGenerator("intrreg","AP"))
  busif.accept(HtmlGenerator("intrreg", "Interupt Example"))
  busif.accept(JsonGenerator("intrreg"))
  busif.accept(RalfGenerator("intrreg"))
  busif.accept(SystemRdlGenerator("intrreg", "AP"))
}

IP级中断生成器

寄存器	访问类型	描述
RAW	W1C	中断原始状态(int raw)寄存器，由int事件设置，总线写1时清零
FORCE	RW	中断强制寄存器，用于软件调试
MASK	RW	int mask register, 1: off; 0: open; default 1 int off
STATUS	RO	中断状态，只读， `status = raw && ! mask`

Spinal用法：

busif.interruptFactory("T", io.a, io.b, io.c, io.d, io.e)

SYS级中断合并

寄存器	访问类型	描述
MASK	RW	int mask register, 1: off; 0: open; default 1 int off
STATUS	RO	中断状态，RO， `status = int_level && ! mask`

Spinal用法：

busif.interruptLevelFactory("T", sys_int0, sys_int1)

Spinal的生成器

总线接口方法	描述
`InterruptFactory(regNamePre: String, triggers: Bool*)`	为脉冲事件创建RAW/FORCE/MASK/STATUS
`InterruptFactoryNoForce(regNamePre: String, triggers: Bool*)`	为脉冲事件创建RAW/MASK/STATUS
`InterruptLevelFactory(regNamePre: String, triggers: Bool*)`	为level_int合并创建MASK/STATUS
`InterruptFactoryAt(addrOffset: Int, regNamePre: String, triggers: Bool*)`	在addrOffset处为脉冲事件创建RAW/FORCE/MASK/STATUS
`InterruptFactoryNoForceAt(addrOffset: Int, regNamePre: String, triggers: Bool*)`	在addrOffset处为脉冲事件创建 RAW/MASK/STATUS
`InterruptFactoryAt(addrOffset: Int, regNamePre: String, triggers: Bool*)`	在addrOffset处为level_int合并创建MASK/STATUS
`interrupt_W1SCmask_FactoryAt(addrOffset: BigInt, regNamePre: String, triggers: Bool*)`	create RAW/FORCE/MASK(SET/CLR)/STATUS for pulse event at addrOffset
`interruptLevel_W1SCmask_FactoryAt(addrOffset: BigInt, regNamePre: String, levels: Bool*)`	create RAW/FORCE/MASK(SET/CLR)/STATUS for level event at addrOffset

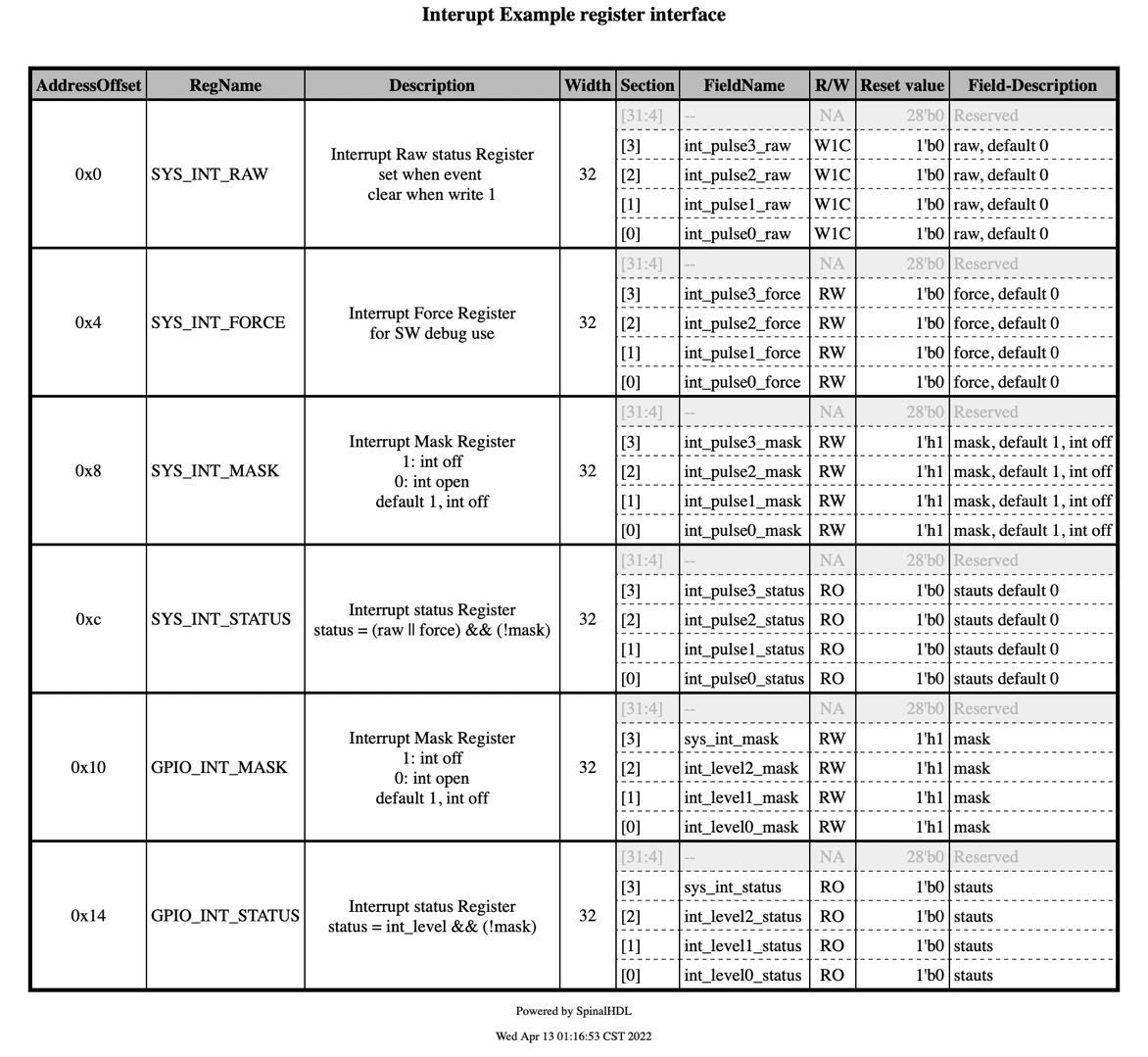

示例

class RegFileIntrExample extends Component {
   val io = new Bundle {
     val apb = slave(Apb3(Apb3Config(16,32)))
     val int_pulse0, int_pulse1, int_pulse2, int_pulse3 = in Bool()
     val int_level0, int_level1, int_level2 = in Bool()
     val sys_int = out Bool()
     val gpio_int = out Bool()
   }

   val busif = BusInterface(io.apb,  (0x000,1 KiB), 0, regPre = "AP")
   io.sys_int  := busif.interruptFactory("SYS",io.int_pulse0, io.int_pulse1, io.int_pulse2, io.int_pulse3)
   io.gpio_int := busif.interruptLevelFactory("GPIO",io.int_level0, io.int_level1, io.int_level2, io.sys_int)

   def genDoc() = {
     busif.accept(CHeaderGenerator("intrreg","Intr"))
     busif.accept(HtmlGenerator("intrreg", "Interrupt Example"))
     busif.accept(JsonGenerator("intrreg"))
     busif.accept(RalfGenerator("intrreg"))
     busif.accept(SystemRdlGenerator("intrreg", "Intr"))
     this
   }

   this.genDoc()
 }

默认读取值

当软件读取保留地址时，当前的策略是正常返回，readerror=0。为了方便软件调试，可以配置回读值，默认为0

busif.setReservedAddressReadValue(0x0000EF00)

default: begin
   busif_rdata  <= 32'h0000EF00 ;
   busif_rderr  <= 1'b0         ;
end

开发者区域

You can add your document Type by extending the BusIfVisitor Trait

case class Latex(fileName : String) extends BusIfVisitor{ ... }

BusIfVisitor give access BusIf.RegInsts to do what you want

// lib/src/main/scala/spinal/lib/bus/regif/BusIfBase.scala

trait BusIfVisitor {
  def begin(busDataWidth : Int) : Unit
  def visit(descr : FifoDescr)  : Unit
  def visit(descr : RegDescr)   : Unit
  def end()                     : Unit
}
